各類國產鋸齒軋花機的工作原理基本一致。從儲棉箱落下的子棉經一對喂花輥定量地贈到開松輥上,通過開松輥對子棉的打擊、松解,使包在子棉團中的磚瓦石塊等重雜物及僵瓣棉暴露在子棉流表面,子棉和排雜網的摩擦、顫動,使一部分塵雜及不孕子被分別出來,經開松后的子棉又被開松輥拋至大鋸條輥上,子棉隨大鋸條輥一起向前運行,通過鋼絲刷將子棉均勻刷附在大鋸條輥表面,并使部分重雜物及僵瓣棉首先排落。進入格條柵區中,在格條柵多次沖擊下,大鋸條輥上的子棉流受沖擊而顫動,大量的重雜物及僵瓣棉夾雜部分細小雜質被排落。子棉仍隨大鋸條輥旋轉,當轉至和小毛刷輥接觸時,在毛刷輥的高速旋轉下,勾拉在鋸條上的子棉被刷贈到淌棉板上,被排落的重雜物、僵瓣棉與少量的單粒子棉落到歸收鋸條輥上,轉經鋼絲刷時,子棉被刷附到鋸齒上,因子棉量少,遠遠不能將全部的重雜物及僵瓣棉所包容,因此落到歸收鋸條輥上的雜質在離心力的作用下被排到清僵絞龍。經清理的子棉隨歸收鋸條輥轉至小毛刷輥時,被毛刷刷贈到淌棉板上,通過磁鐵夾對子棉中鐵性雜質的吸附作用,松散、皎潔潔凈的子棉從淌棉板進入軋花部。淌棉板的上方設有除塵吸管,能將飛絨及細小塵雜清除。
經清花喂花部清理后,潔凈、松散的子棉進入軋花部的前箱,在前箱下部裝有撥棉刺輥,當子棉經導流板流到刺輥時,就被小刺輥的旋轉撥贈給鋸片,旋轉著的鋸片勾拉住子棉上的纖維,通過阻殼肋條排的間隙勾進中箱,在鋸片的勾拉、牽引作用下沿棉卷箱做不規則的曲線休閑,由于棉卷有肯定的壓力,并與鋸片有肯定的轉速差,所以被鋸片勾拉的纖維一部分在勾拉休閑中已和棉子分別,有的休閑到軋花肋條工作點(由于工作點處兩肋條間隙為2.8～3.3mm,小于棉子的腰部直徑,故帶纖維的棉子被阻留在工作箱內,繼續隨棉卷一起休閑),被鋸片重復勾拉,直到把長纖維所有拉盡后,才從棉子梳與大肋條弧面處脫離棉卷,從排子道排下。被鋸齒勾拉下來的纖維,通過軋花肋條排間隙進入后箱,遇到上排雜刀時,纖維中的雜質由于和棉纖維的密度不同,在自身慣性力作用下,一部分沿刀刃依靠氣流吸嘴排出機外,鋸齒上的纖維繼續旋轉,其和高速旋轉著的毛刷滾筒相遇時,由于毛刷鬃毛插入鋸片1～2mm,并和鋸片有線速差,再加上毛刷高速旋轉產生很大的風力,故在毛刷的吹刷聯合作用下,纖維所有脫離鋸片,進入皮棉管道輸贈到機外,進入皮清機或集棉機,同時,纖維中的雜質被下排雜機構排解。

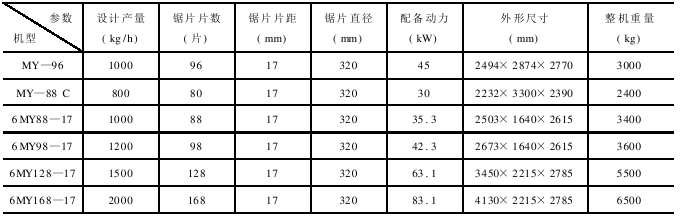

MY系列與6MY系列鋸齒軋花機的技術參數見表8-2。
